VOLKSWAGEN / WINDSHIELD & ADAS
2020 Volkswagen Tiguan｜
ADAS 前識別攝影機校正
因前擋玻璃上的攝影機支架位置偏差，車輛出現 ACC 無法使用的故障訊息。超群更換進口 OEM 前擋總成玻璃，並重新完成 ADAS 前識別攝影機靜態校正，消除儀表板故障訊息。
VEHICLE INFORMATION
車輛基本資料
品牌
Volkswagen 福斯
車型
Tiguan
年份
2020
施工日期
2026 年 8 月
施工項目
進口 OEM 前擋玻璃更換＋ADAS 前識別攝影機校正
校正方式
ADAS 前識別攝影機靜態校正
WHY CALIBRATION
更換玻璃後，為何出現 ACC 無法使用？
這輛 2020 Volkswagen Tiguan 先前曾於其他汽車玻璃店家更換副廠前擋玻璃。車主反映更換後，儀表板出現故障訊息，ACC 無法使用。 本次檢查發現，前擋玻璃上的攝影機支架黏著位置偏差，造成攝影機角度偏差過大。超群更換進口 OEM 前擋總成玻璃，並重新執行 ADAS 前識別攝影機靜態校正。
GLASS & EQUIPMENT
玻璃規格與配備
01
進口 OEM 前擋總成玻璃
本次更換進口 OEM 前擋總成玻璃，對應這輛 Tiguan 的施工需求。
02

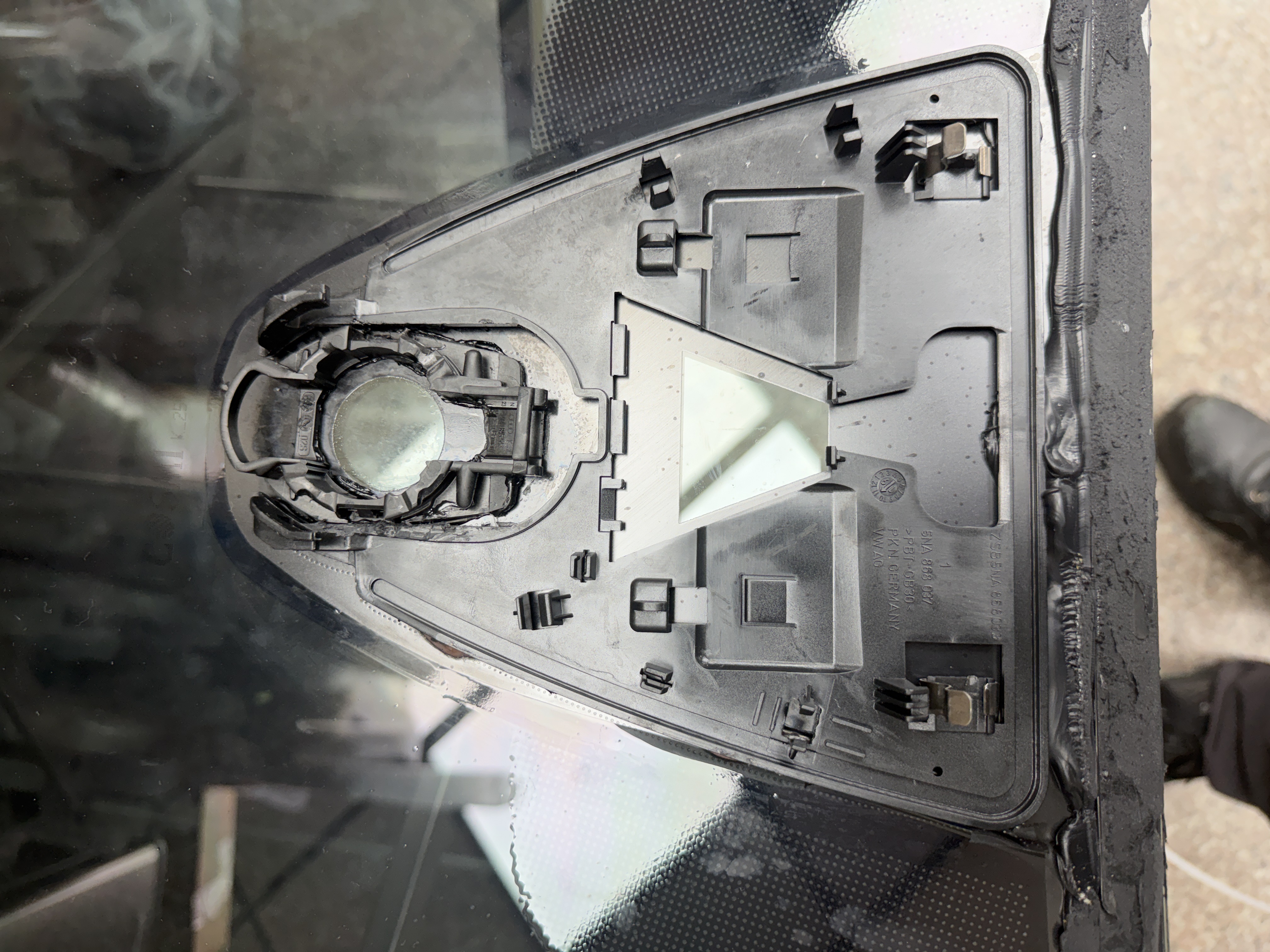

前識別攝影機支架
原玻璃上的支架黏著位置偏差，是本次檢查與處理的重點。
03
玻璃框清潔與定位安裝
修整原有殘膠並清潔玻璃框，再使用吸盤定位安裝新玻璃。
WORK PROCESS
施工項目與重點
01
確認儀表板故障與支架偏差

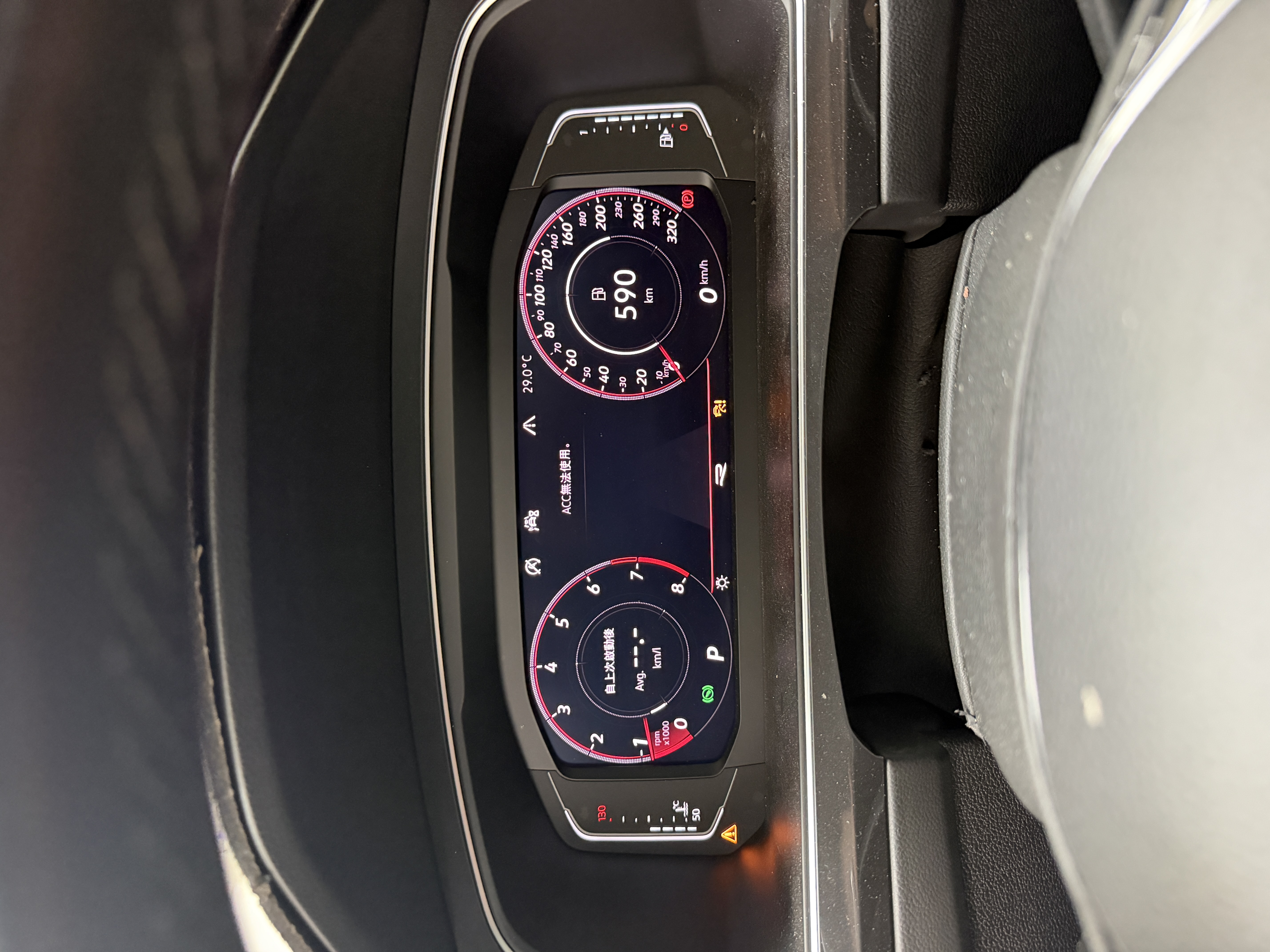

車輛到店時，儀表板已顯示 ACC 無法使用。檢查前擋玻璃內側的攝影機支架，確認其黏著位置偏差。
02
使用玻璃拆卸工具拆除舊玻璃

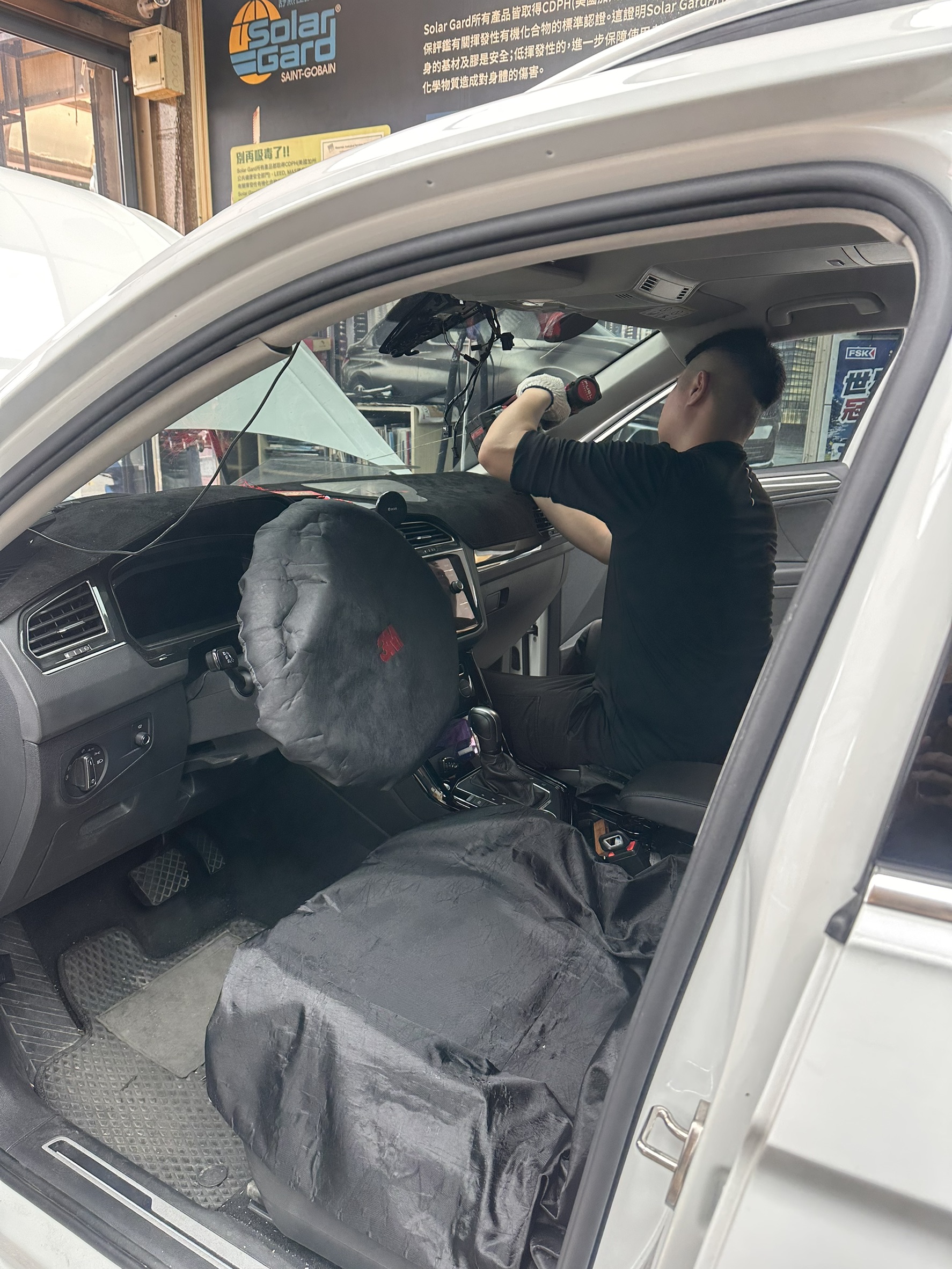

以玻璃拆卸工具拆除原有前擋玻璃，進行後續更換作業。
03
修整殘膠並清潔玻璃框
整理玻璃框上原有的殘膠，清潔安裝區域，為新玻璃安裝做準備。
04

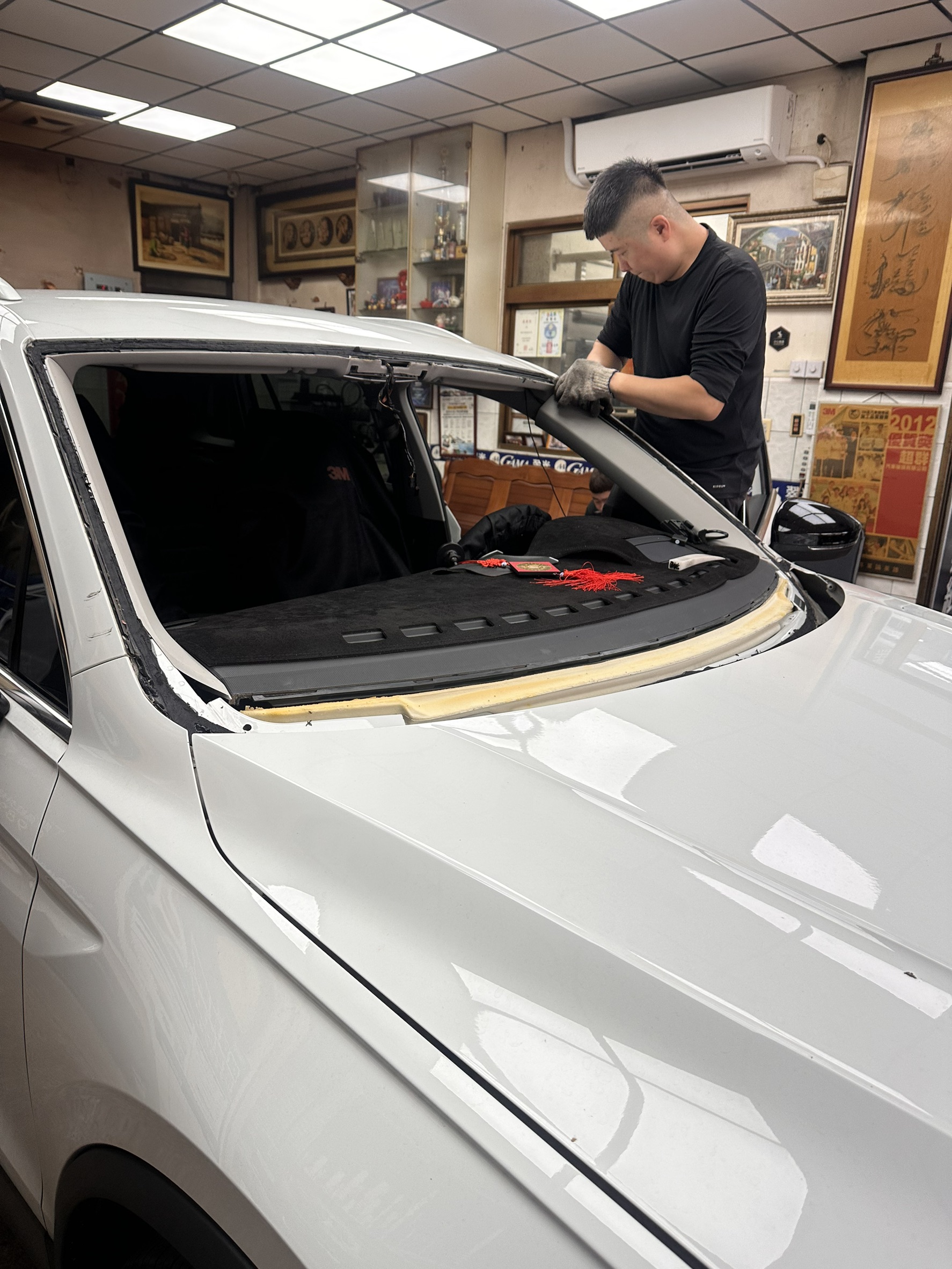

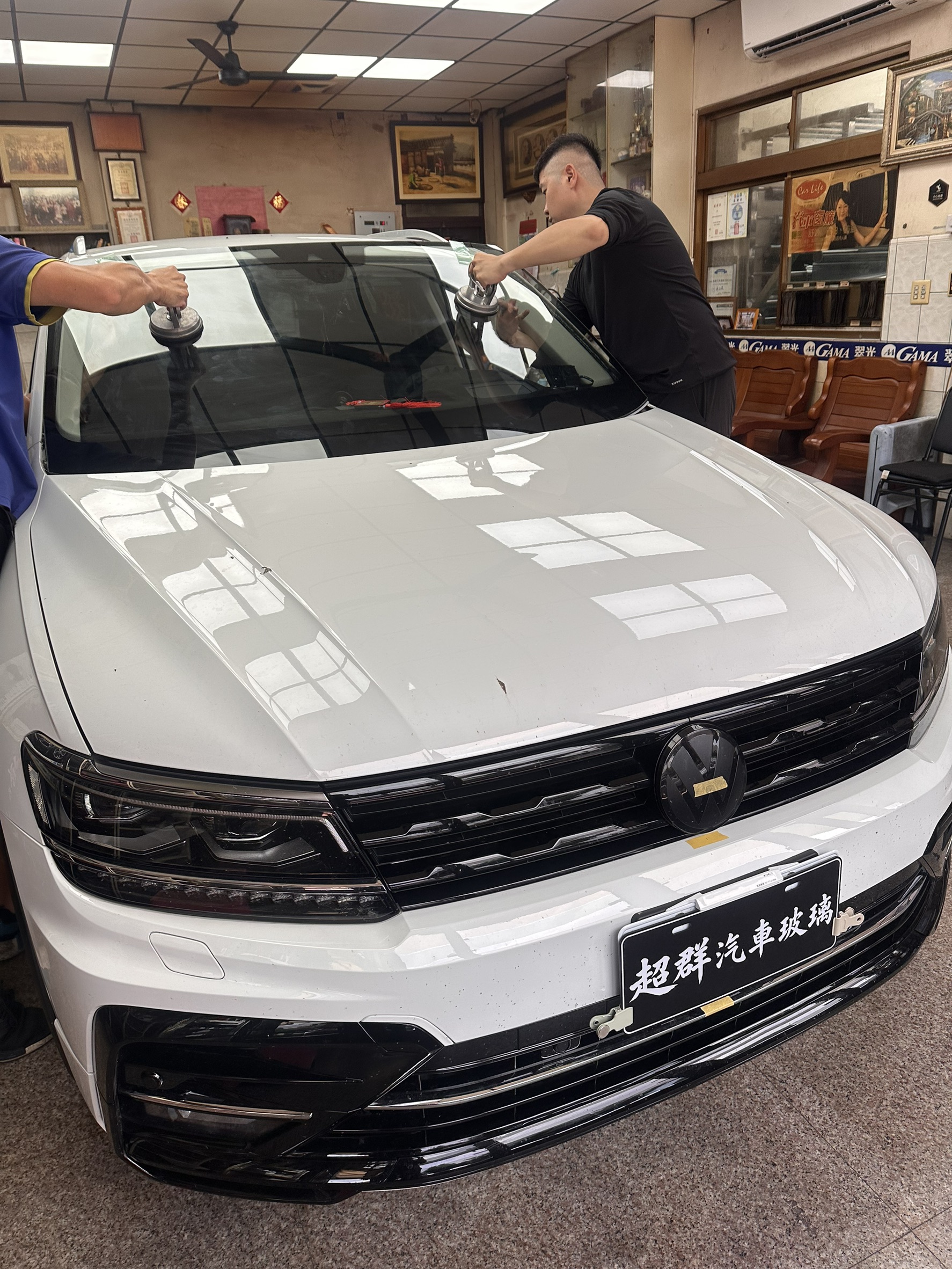

使用吸盤安裝進口 OEM 前擋玻璃
由施工人員配合使用吸盤，將新的進口 OEM 前擋總成玻璃定位安裝。
05
完成玻璃安裝與攝影機裝回
完成新前擋玻璃安裝，裝回前識別攝影機，接續進行靜態校正。
06
執行 ADAS 靜態校正並交付報告

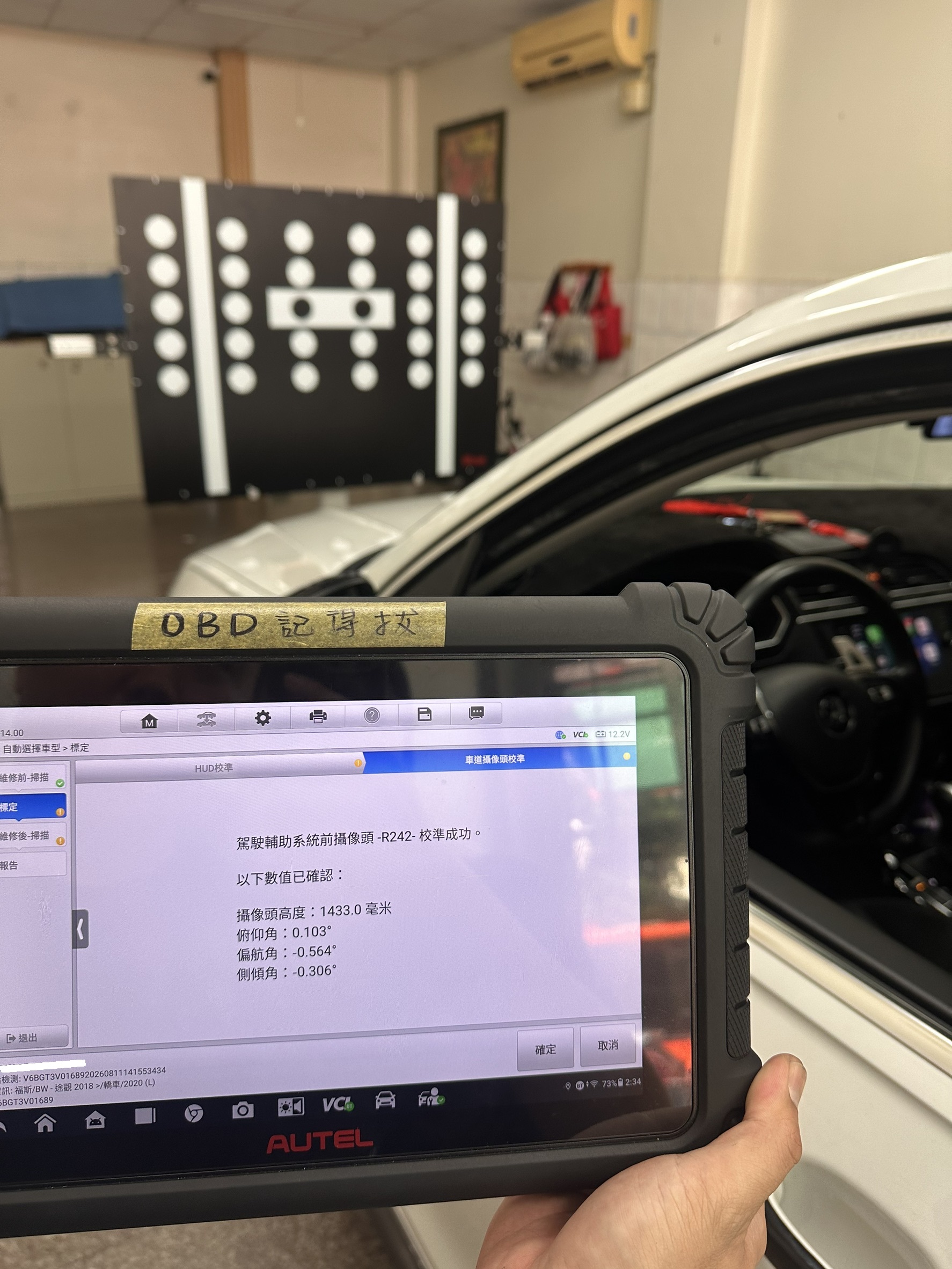

執行前識別攝影機靜態校正，確認校正成功、儀表板故障訊息已消除，並交付校正報告。
CONSTRUCTION PHOTOS
施工照片
STATIC CALIBRATION
本次採用靜態校正

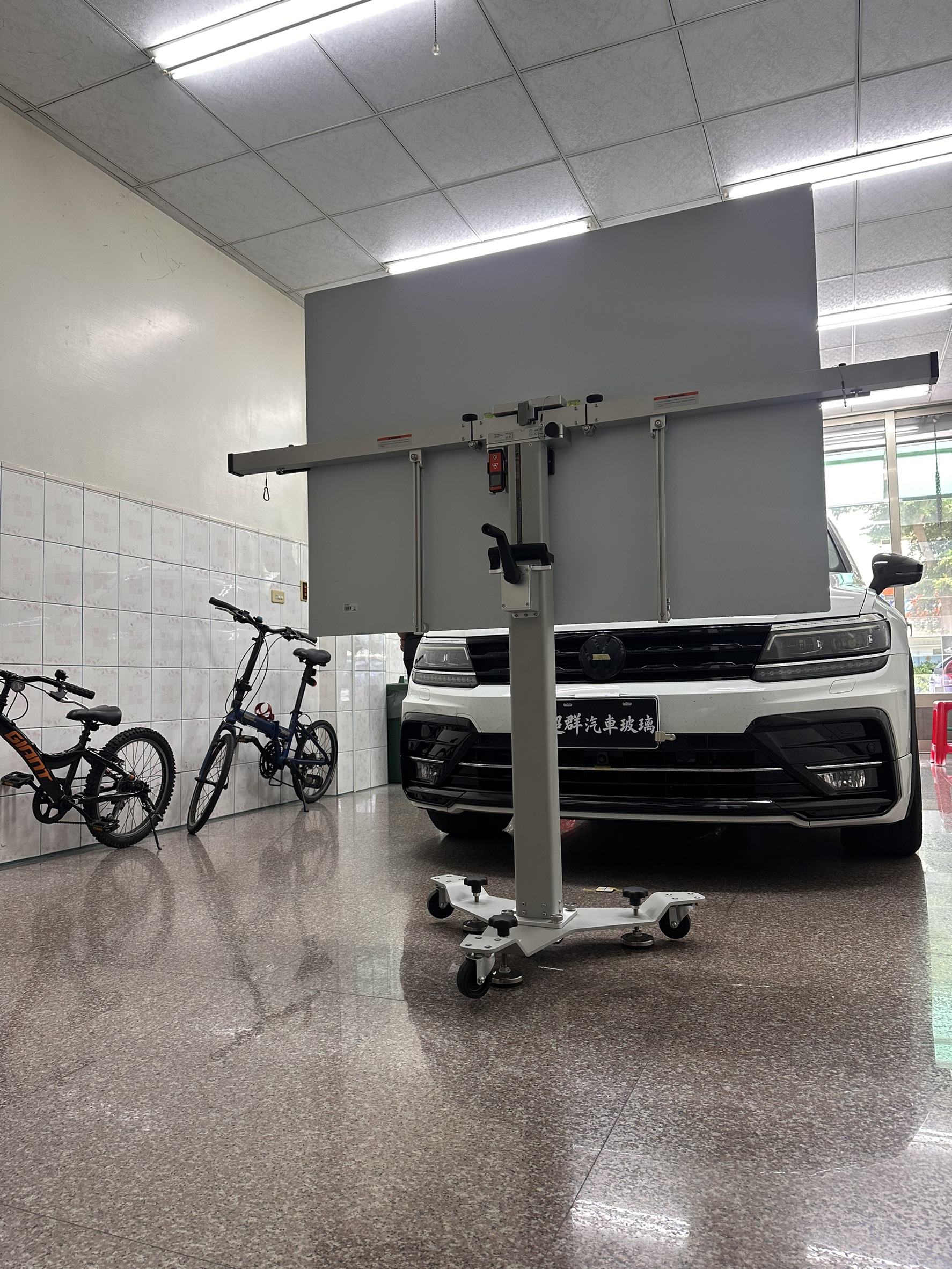

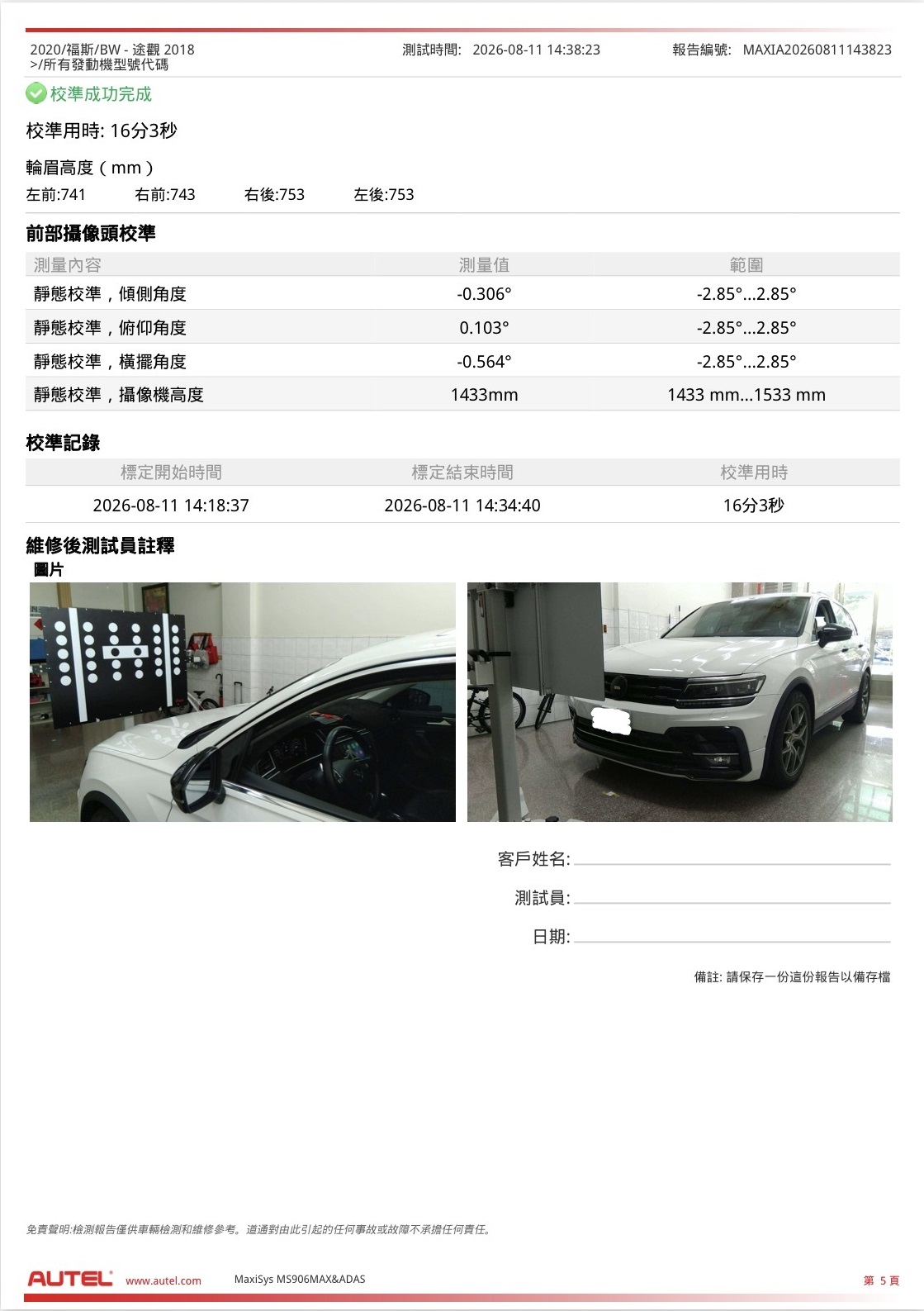

本次更換進口 OEM 前擋玻璃後，使用校正設備與標靶，執行 ADAS 前識別攝影機靜態校正。校正報告記錄本次校正成功完成。
本次作業原因
更換前擋玻璃、攝影機重新安裝
校正方式
前識別攝影機靜態校正
報告記錄的校正用時
16 分 3 秒
以上為本次校正程序的報告紀錄，不包含前擋玻璃更換等其他施工時間。
CALIBRATION RESULT
校正成功，儀表板故障訊息已消除
完成進口 OEM 前擋玻璃更換與 ADAS 前識別攝影機靜態校正後，設備顯示校準成功；依本次施工紀錄，儀表板故障訊息已消除，並交付校正報告。
本次車輛的校正結果
| 檢查項目 |
|
|---|---|
| ADAS 前識別攝影機 | 校正成功完成 |
| 儀表板故障訊息 | 已消除 |
| 校正方式 | 靜態校正 |
| 傾側角度 | -0.306° |
| 俯仰角度 | 0.103° |
| 橫擺角度 | -0.564° |
| 攝影機高度 | 1433 mm |
本次報告中，傾側、俯仰與橫擺三項角度皆落在所列的 -2.85°～2.85° 範圍內；攝影機高度為 1433 mm，亦在報告所列範圍內。以上數值僅對應本次車輛的校正紀錄。
