MERCEDES-BENZ / WINDSHIELD & ADAS
2020 Mercedes-Benz GLC 200｜
前擋玻璃更換＋前視攝影機靜態校正
更換前擋玻璃後，重新安裝多功能立體攝影機， 並依車型程序完成靜態校正、系統檢查及校正報告留存。
VEHICLE INFORMATION
車輛基本資料
品牌
Mercedes-Benz 賓士
車型
GLC 200 4MATIC（X253）
年份
2020
施工日期
2026 年 8 月 15 日
施工項目
前擋玻璃更換＋多功能立體攝影機校正
校正方式
車道攝影頭靜態校正
WHY CALIBRATION
本次施工原因
本車需要更換前擋玻璃。由於多功能立體攝影機安裝於玻璃內側， 玻璃與攝影機拆裝後，攝影機相對於車身的基準位置需依車型程序重新確認。
GLASS & EQUIPMENT
玻璃規格與配備
01
GLC 200 對應前擋玻璃
依車型與實車配備確認正確規格。
02
多功能立體攝影機支架
確認攝影機座型、固定位置及視野區。
03
接著面與安裝位置
施工前確認車框接著面與玻璃定位條件。
WORK PROCESS
施工項目與重點

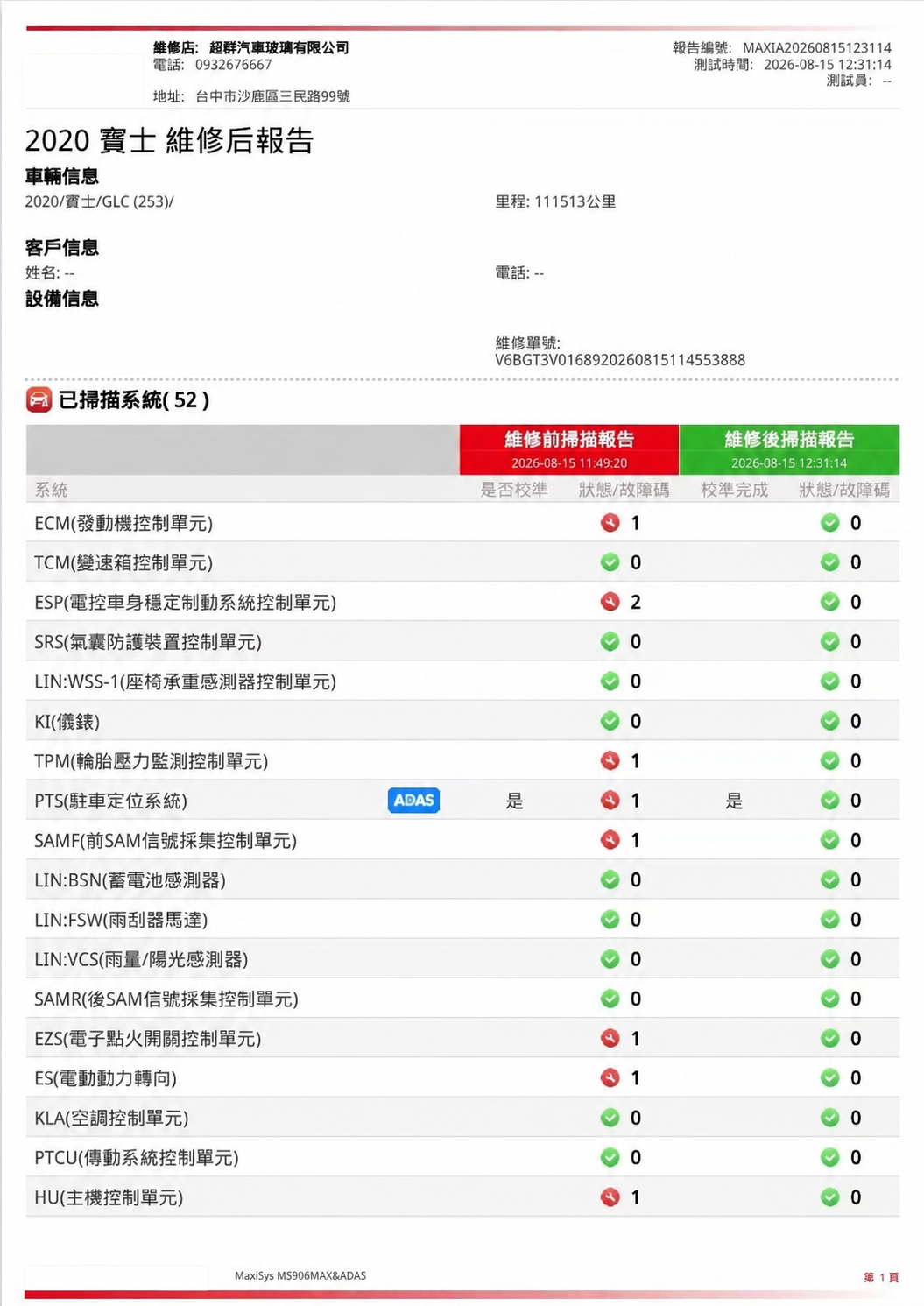

01
施工前系統檢查
掃描車輛系統，確認既有故障碼與攝影機狀態。

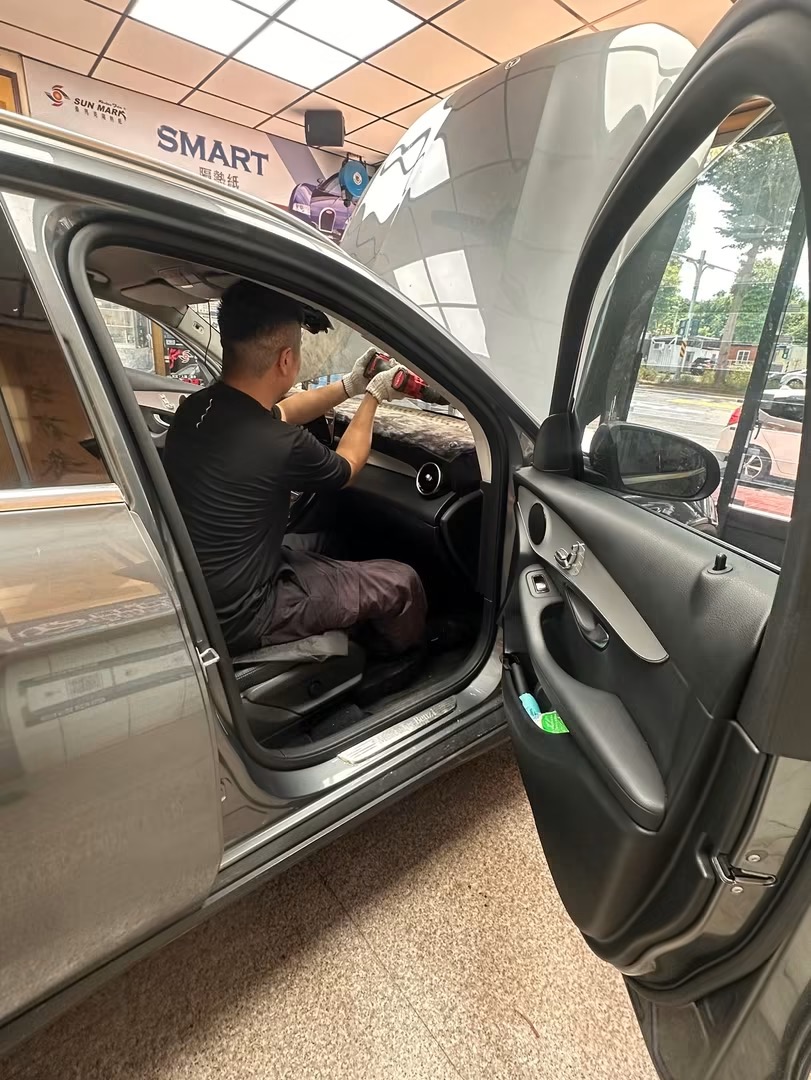

02
舊前擋玻璃拆卸
使用專業工具拆卸玻璃，降低車框與內裝受損風險。

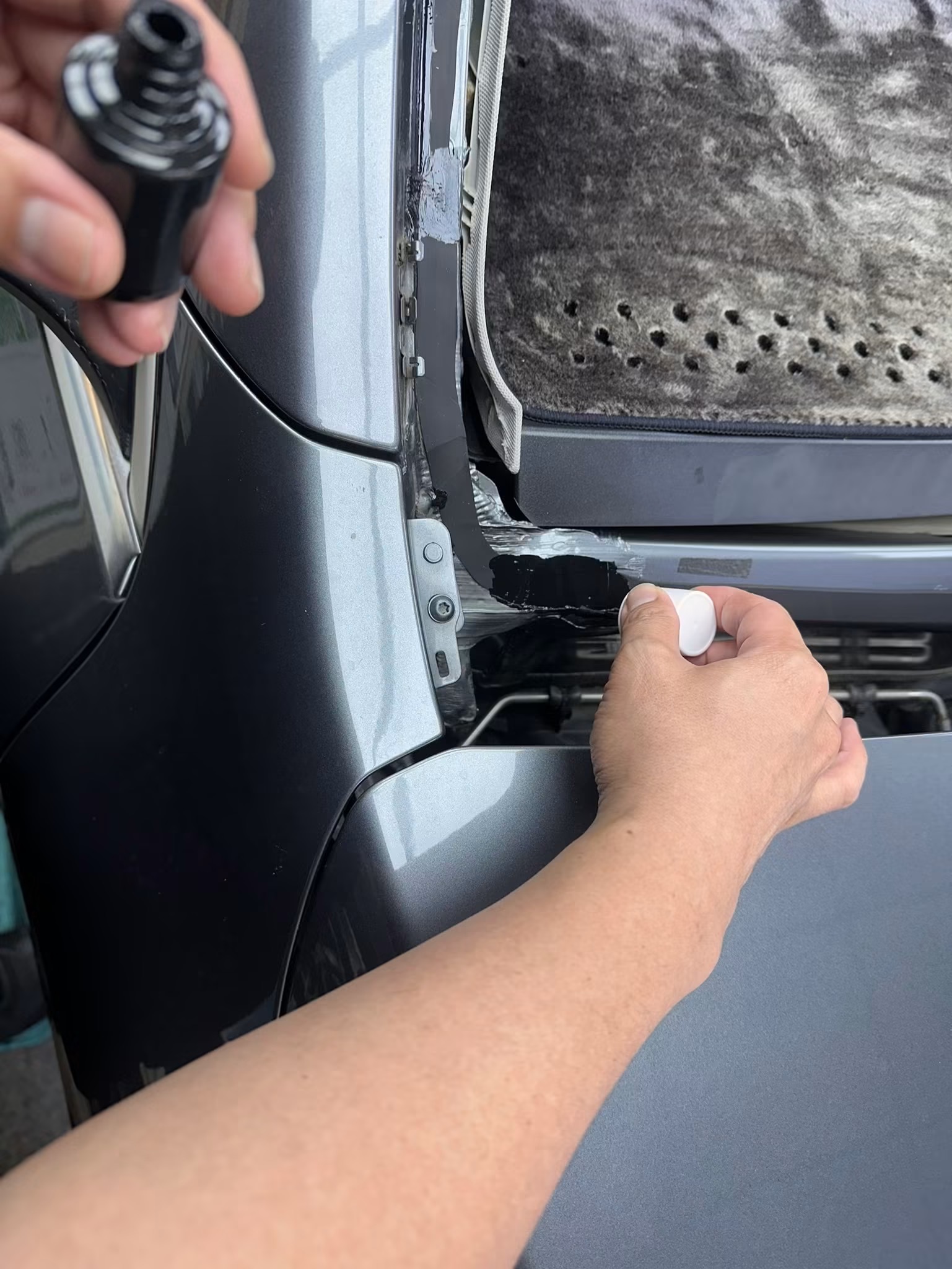

03
車框接著面處理
檢查玻璃接著面，針對必要區域進行底漆處理。

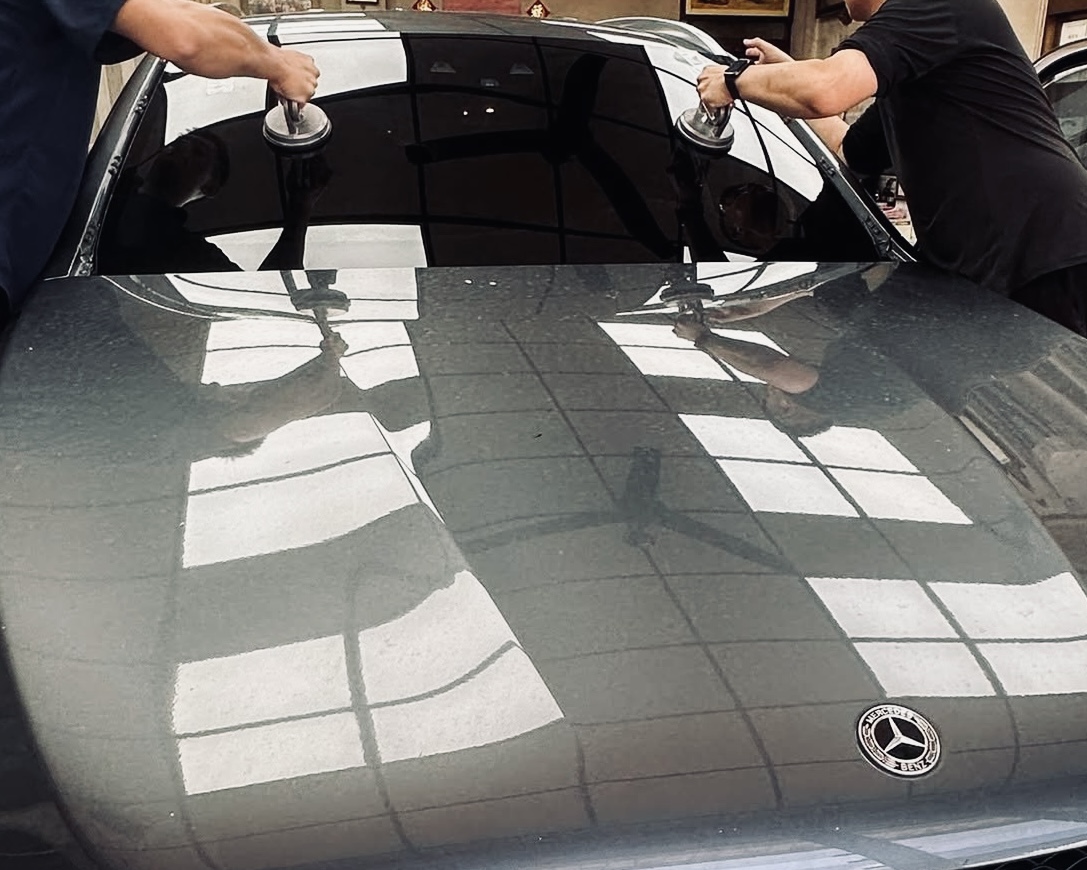

04
新玻璃定位安裝
雙人配合定位前擋，控制玻璃與車框安裝位置。
05
攝影機重新安裝
依原車配置將多功能攝影機固定於新玻璃支架。
06
前視攝影機靜態校正
使用專業校正設備與對應標靶，完成前視攝影機靜態校正與結果確認。
CONSTRUCTION PHOTOS
施工照片

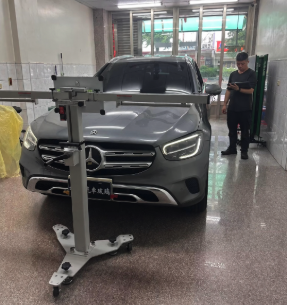

STATIC CALIBRATION
本次採用靜態校正
使用專業校正設備與 Mercedes-Benz 對應標靶， 在符合定位條件的施工空間內建立車道攝影頭基準。
觸發條件
玻璃／攝影機拆裝
校正方式
車道攝影頭靜態校正
校正作業時間
36 分 55 秒

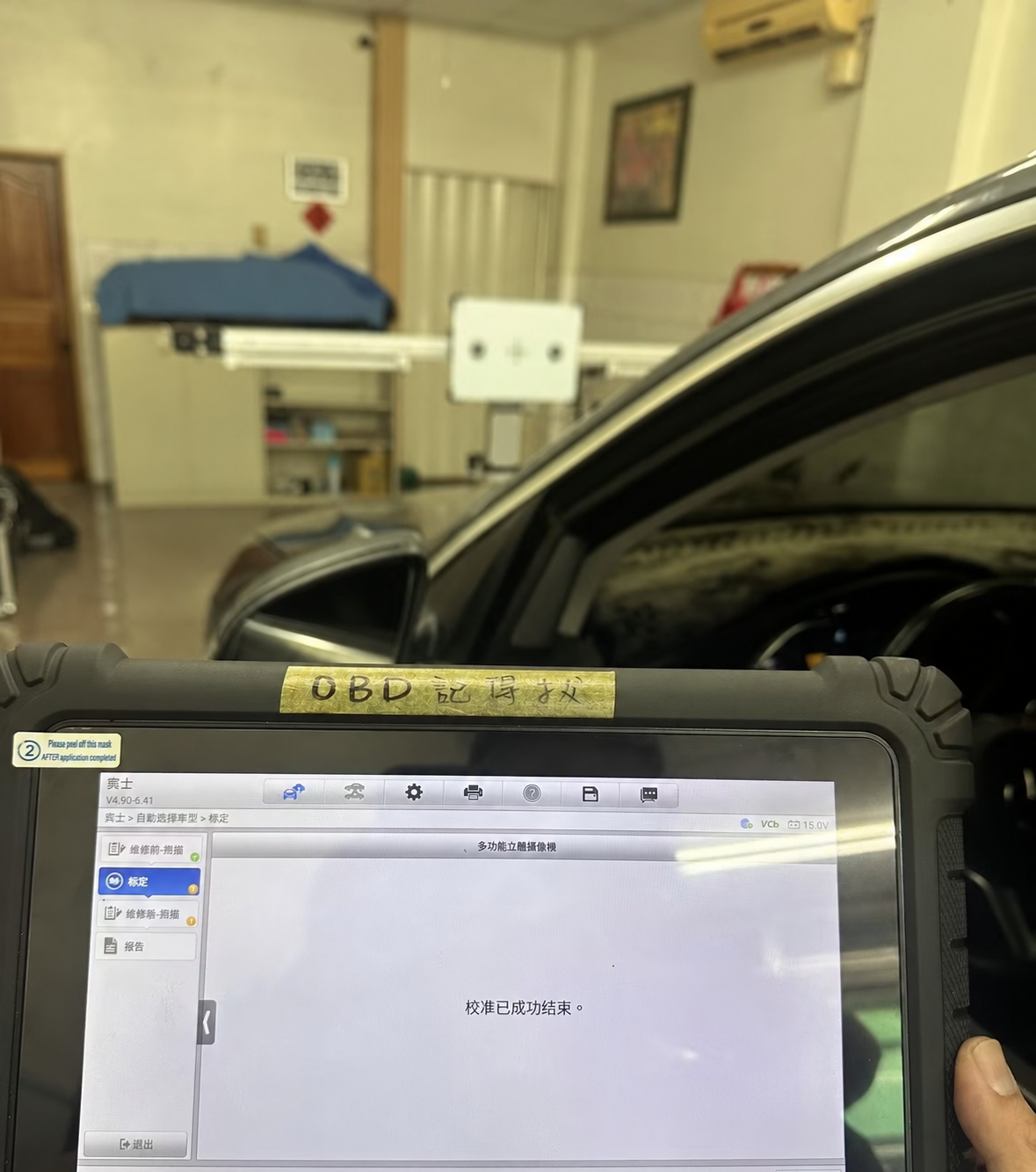

CALIBRATION RESULT

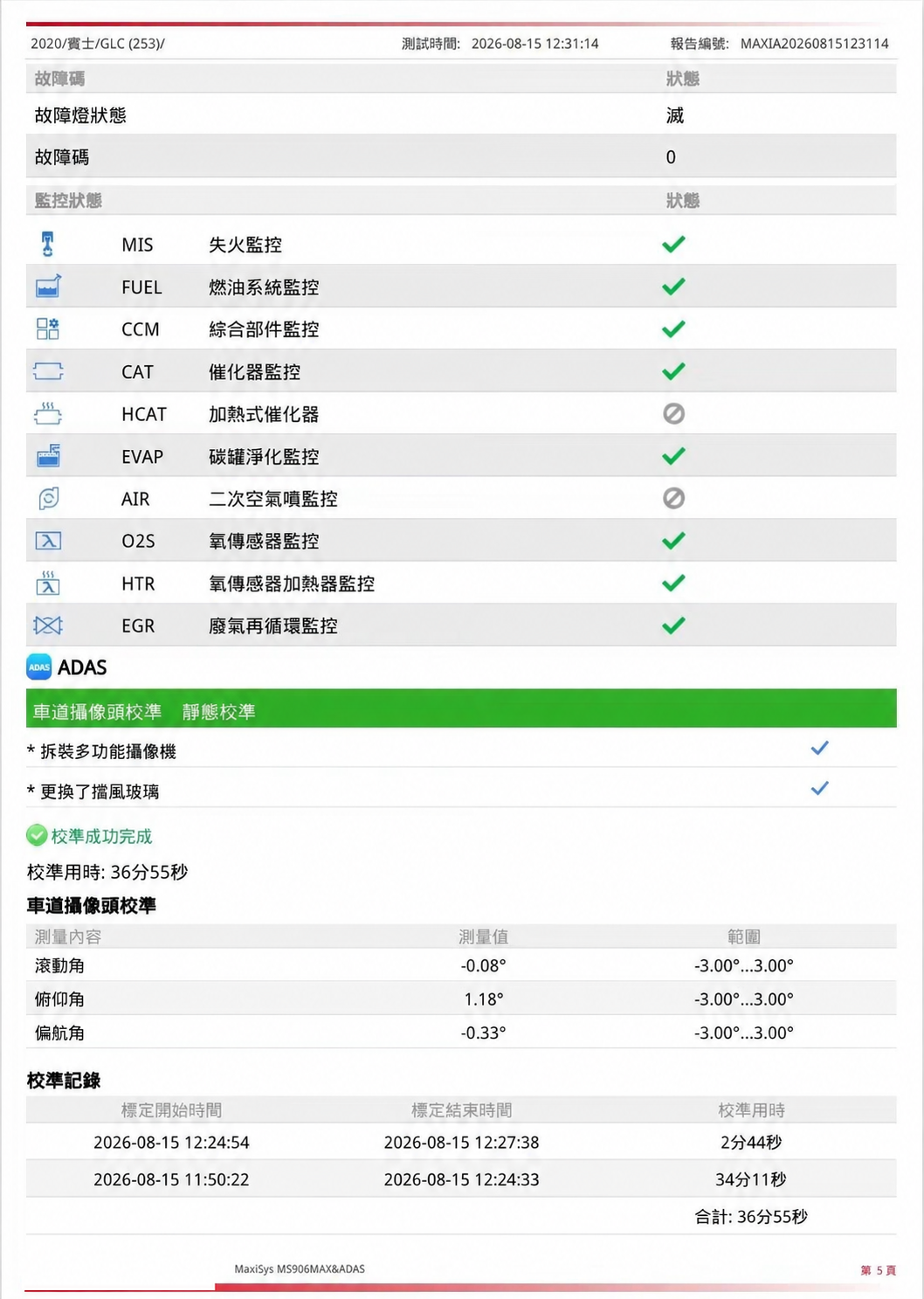

## 校正結果與完成報告
校正完成後再次確認系統狀態， 並保留校正方式、量測數值與完成結果。
校正成功完成｜攝影機基準完成確認
| 本次車輛校正結果 | |
| 檢查項目 | 結果 |
|---|---|
| 維修後故障碼 | 0 |
| 校正方式 | 靜態校正 |
| 滾動角 | -0.08° |
| 俯仰角 | 1.18° |
| 偏航角 | -0.33° |
三項角度均落在本次報告標示的 -3.00°～3.00° 範圍內； 不同車型的校正程序與合格範圍可能不同。
